使用Multiwfn加载ELFCAR文件绘制等值面图

本文仅为学习记录，并非教程

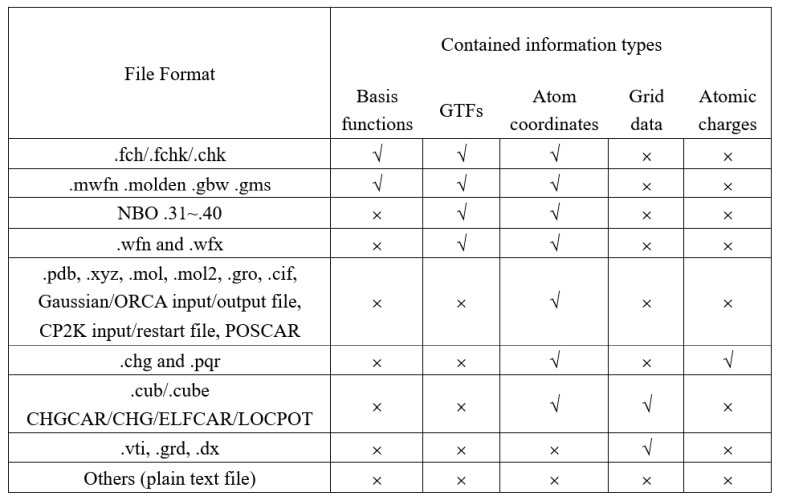

Multiwfn是一个波函数分析程序，功能非常强大，也能绘制ELF等值面图，它支持多种类型的输入文件，既有量子化学计算程序的输出文件，又有第一性原理计算程序的输出文件

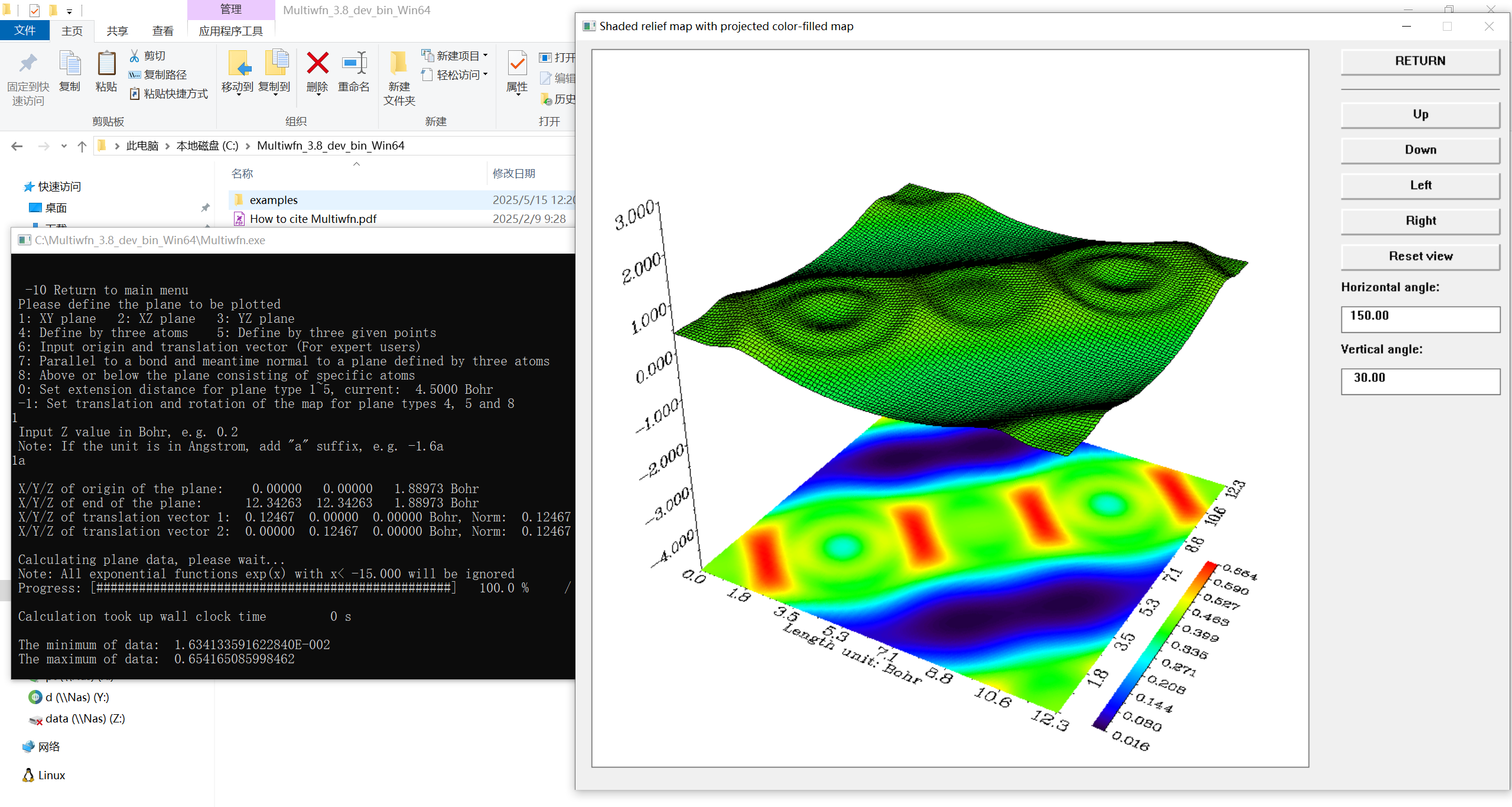

以下是Multiwfn加载ELFCAR绘制等值面图的过程

• step1：用ELFCAR绘图其实是基于格点数据文件的绘图，需要修改根目录下的配置文件settings.ini，将参数iuserfunc改为-1或者-3
• step2：加载ELFCAR文件
• step3：4 Output and plot specific property in a plane
• step4：100 User-defined function (iuserfunc=
• step5：5 Shaded relief map with projection
• step6：1: XY plane
• step7：1a

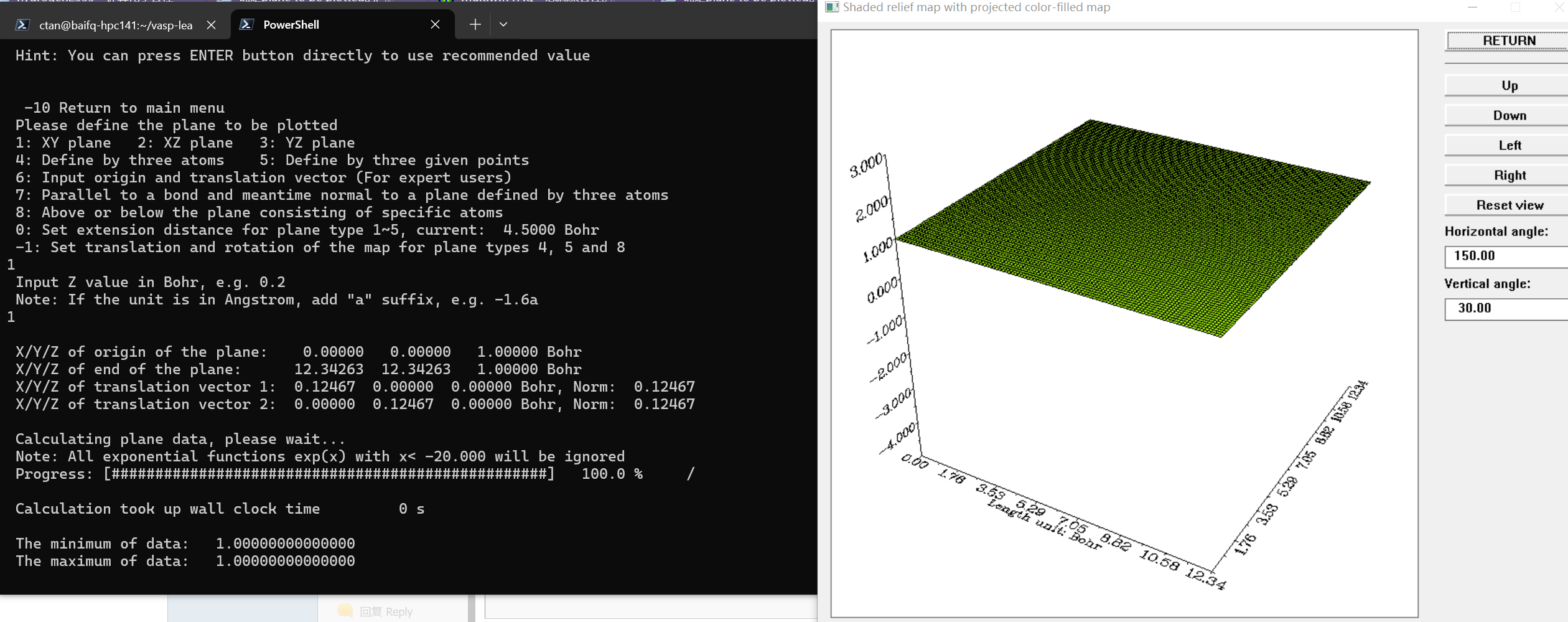

如果将Multiwfn的根目录添加到PATH环境变量以方便调用，那么画出来的图可能会遇到如下如题

如果直接在根目录下双击.exe文件运行的话就能正常绘图
